NNC81C-90
-
- 產品概述
-
典型應用領域
光伏、儲能逆變器
產品特性
觸點間隙3.6mm 以上，絕緣間隙大于10mm

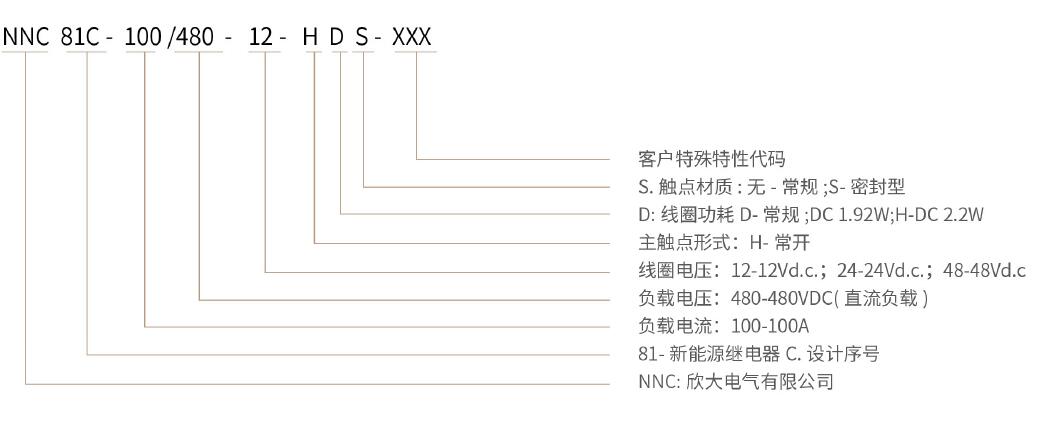

產品型號說明
主要技術參數
負載 結構 H 負載電壓 1000VAC/480VDC 接觸電阻 ≤ 5mΩ(6VDC,20A) 切換電壽命 30000次 接通電壽命 30A 10000 次 分斷電壽命 30A 10000 次 短路電流 / 額定電流 90A 最小負載電流 6V,100mA 線 圈 額定電壓 DC12、24V 額定電流 12V:160mA 24V:80mA 線圈電阻 12V:75Ω； 24V:300Ω 動作電壓 額定電壓的75% 以下 釋放電壓 額定電壓的10% 以上 線圈功耗
約1.92W 動作時間 40ms 以下 釋放時間 10ms 以下 機械壽命 1,000,000 次以上 絕緣電阻 線圈與觸點間 1000MΩ以上 同極觸點間 1000MΩ以上 主輔觸點間 / 耐壓 線圈與觸點間 AC5000V,1mA 1 分鐘(zhong) 同極觸點間 AC2500V,1mA 1 分鐘 主輔觸點間 / 使用環境溫度 -40 ～ +70℃( 不結冰、無凝露) 使用環境濕度 5 ～ 85%RH 重量 約89g
