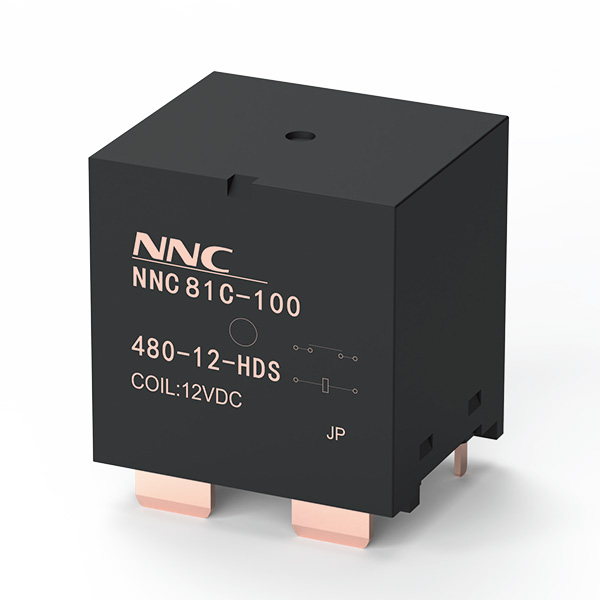

產品特點

100A觸點承載能力
線圈與觸點間介質耐壓5000V
觸點間隙大于3.6mm
環保產品(符合RoHS)
外形尺寸(38×33×39.5)mm

產品型號說明

主觸點參數

結構	H
觸點材料	銀合金
接觸電阻	≤5mΩ(6VDC,20A)
接觸壓降	/
額定負載	100A
機械耐久性	1000萬次(0.1秒通0.1秒斷)
切換電壽命	10000次
沖擊電壽命	/
分斷電壽命	接通30A,載流100A，斷開30A: 30000 次
短路電流	/
額定電流	100A
最小負載電流	6V，0.1A

輔助觸點參數

結構	/
接觸電阻	/
額定負載	/
切換電壽命	/

線圈參數

額定電壓(Vd.c.)	12	24
動作電壓(Vd.c.)	≤9	≤18
工作電壓(Vd.c.)	9~ 14	18~28
釋放電壓(Vd.c.)	≥1.2	≥2.4
線圈電阻(2)(1+ 7%)	75	300
啟動電流(A)*	0.16	0.08
啟動時間(ms)	/	/
額定電流(A)	0.16	0.08
啟動功耗(W)*	1.92	1.92
穩態功耗(W)	1.92	1.92

注: ★” ： 表示為額定電壓時

性能參數

絕緣電阻	線圈與觸點間	1000MΩ以上
	同極觸點間	/
	主輔觸點間	/
耐壓	線圈與觸點間	AC4500V 1分鐘
	同極觸點間	AC1000V 1分鐘
	主輔觸點間	/
耐沖擊電壓		/
動作時間		40ms以下
釋放時間		10ms以下
吸合回跳		/
振動	耐久	10~ 55 ~ 10Hz單振幅0.75mm(雙振幅1.5mm)
	誤動作	勵磁: 10 ~ 55 ~ 10Hz單振幅0.75mm(雙振幅1.5mm)
		無勵磁: 10 ~ 55 ~ 10Hz單振幅0.15mm(雙振幅0.3mm)
沖擊	耐久	1,000m/s2
	誤動作	勵磁: 100m/s2 無勵磁: 50m/s2
使用環境溫度		-40~ +85°C (不結冰、無凝露)
使用環境濕度		5 ~ 85%RH
重量		約89.5g

注:上述值均為常(chang)溫時的初始值,如有(you)其它要求(qiu)可特殊訂貨(huo)

安全認證

UL		/
TUV		/
CE		/

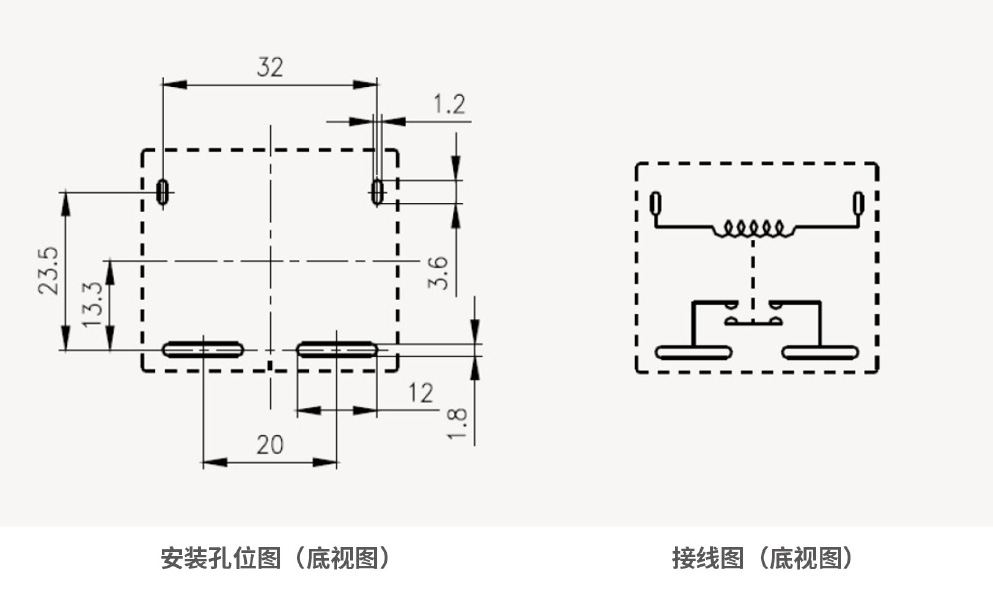

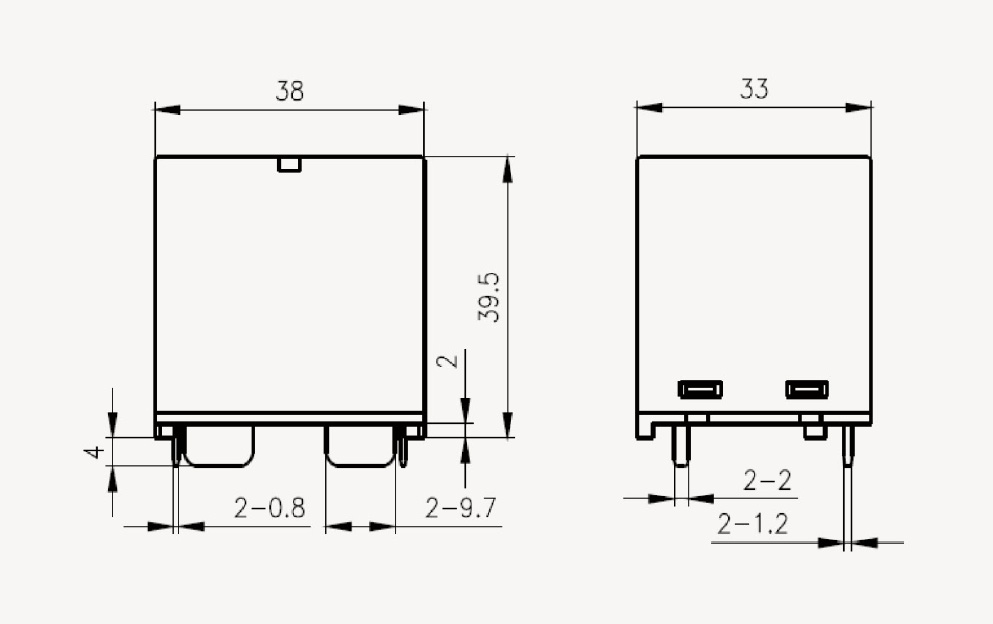

產品外形、安裝及接線圖
