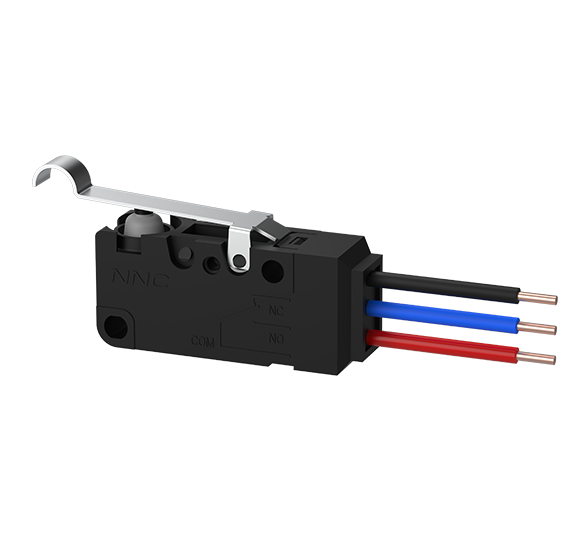

型號說明

①額定負載：
116:16(4)A 125/250VAC;
10:10(3)A 125/250VAC;
5:5(3)A 125/250VAC;
01: 0.1A 125/250VAC
② 驅動桿類型：無:按鈕型;Z:直擺桿型;W:R型擺桿型;G:滾珠擺桿型
③ 驅動桿流水碼： 無:按鈕型; 0～99 :流水碼
④ 接觸規格： 1:雙投型(轉換);2:常閉型(NC);3:常開型(NO)
⑤ 端子類型：
A:焊接端子(4.8×0.5);
C:250#端子(6.3×0.8);
C2:187#端子(4.8×0.5);
C3:187#端子(4.8×0.8) ;
… :其它
⑥ 動作力(OF)最大： 3: 0.49N Max; 4: 0.98N Max; 5: 1.96N Max; 6: 3.92N Max
⑦ 防護等級： --W0: IP67 不帶線; -W01: IP67 帶線;-W…: IP67 帶線…
⑧ 驅動桿位置: 無:; Y: 開關子遠軸; J: 開關子近軸
⑨ 序列號： 無:基本型; A～Z:流水號

接觸規格

額定負載

型號	額定電壓	額定負載
NV-16	AC 250V	16A
	AC 250V	16(4)A
	DC 30V	16A
NV-10	AC 250V	10A
	AC 250V	10(3)A
	DC 30V	10A
NV-5	AC 250V	5A
	AC 250V	5(2)A
	DC 30V	5A
NV-01	AC 250V	0.1A
	DC 30V	0.1A

驅動桿類型

Z：

W：

G：

端子類型

A		C
C2		C3

驅動桿位置

J

Y

性能

項目		規格值
容許操作速度		0.1mm～1m/S
防護等級		IP67
絕緣電阻		100MΩ以上
接觸電阻(初始值)		100mΩ以下(不含線束)
環境溫度		T125
耐壓	同極端子間	AC1500V 50/60Hz 1min
	各端子與接地(塑料間)	AC1500V 50/60Hz 1min
	各端子與非充電金屬間	AC3000V 50/60Hz 1min
壽命	機械	100萬次以上
	電氣	5萬次以上

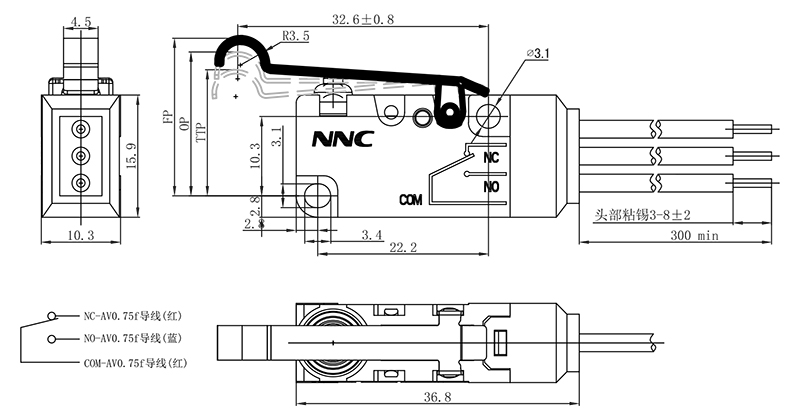

外形尺寸/動作特性

項目
OF	動作力	≤150gf
RF	釋放力	≥15gf
FP	自由位置	≤21.5mm
OP	動作位置	18.7±1.2mm
TTP	極限位置	≥15.9mm

① 關(guan)于安裝：
開關的(de)安裝,拆卸和(he)配線作業以及維護檢查(cha)時，請(qing)務必斷(duan)開電(dian)源。否則會引起觸電(dian)和(he)燒(shao)毀。
開(kai)關安(an)裝時(shi)螺(luo)釘需小于(yu)安(an)裝孔,使用(yong)平墊(dian)圈,彈性墊(dian)圈來緊固。此時(shi)請使用(yong)0.39-0.59N.m的緊固扭矩安(an)裝。
開(kai)關(guan)(guan)請安裝在平(ping)面(mian)上。如果安裝面(mian)凹凸不平(ping)，可能導致開(kai)關(guan)(guan)歪(wai)斜，動(dong)作失常和外殼破損(sun)。

② 關(guan)于操作(zuo)行程的(de)設定(ding)：
針狀按鈕規格場合，請注意(yi)操作行(xing)程的(de)設(she)定。按下量過(guo)多則壽命縮(suo)短。請以(yi)過(guo)行(xing)程(OT)規格值的(de)70%～100%為標準設(she)定。

注意事項

① 將(jiang)導線焊(han)接在端(duan)子上(shang)時(shi)，請先將(jiang)導體穿過端(duan)子孔后再進行操作(zuo)。
② 烙鐵(tie)的容量為60W以(yi)下(xia)，時間(jian)在5S以(yi)內。如果操作溫度過高或者時間(jian)過長(chang)，可能導致開關特性劣化。
③ 請盡量少(shao)用焊錫(xi)，如果(guo)焊錫(xi)進入開關內部，可能會導致(zhi)接觸障(zhang)礙。
④ 如果將印刷基板(ban)用(yong)端子在焊(han)(han)接(jie)(jie)(jie)槽中進(jin)行焊(han)(han)接(jie)(jie)(jie)，焊(han)(han)錫可能進(jin)入(ru)開關內(nei)部(bu)導致接(jie)(jie)(jie)觸不良，因此請采用(yong)手工焊(han)(han)接(jie)(jie)(jie)。
