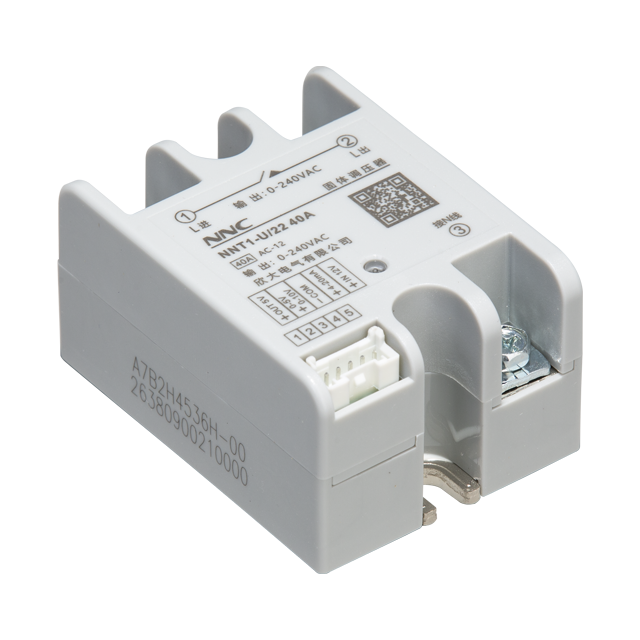

單相交流輸出型智能固體調壓器（智能型）
型號：NNT1-U/22 、38(SSR-VA) 10-125A
產品特性

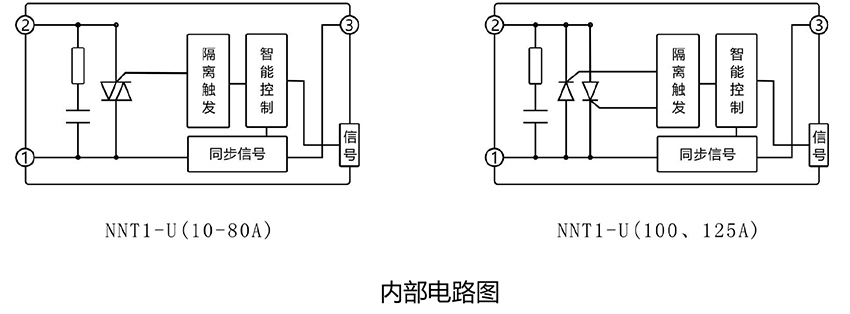

NNT1-U 型系列固體調壓器是由可控硅開關電路，阻容移相電路，滯后電路，過壓吸收電路以及模塊的形式，采用優質可靠的電子元器件，SMT 貼片工藝，阻燃工程塑料外殼，環氧樹脂灌封，螺紋引出端接線。具有體積小，性能穩定，可靠性高，結構強度高，耐沖擊，抗震性強，結構新穎，造型別致，使用快捷安全可靠。使用時僅需外接一只電位器，即可實現交流電輸出功率調節，實現負載電壓從零伏到電網全電壓的無級可調。在許多場合中可以代替笨重的接觸式調壓器。廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，舞臺燈光進行功率，電壓，溫度，亮度，速度等模擬量的調節，電焊、電鍍等各種阻性負載或感性負載，是工業自動化控制、電源、電機驅動與調速等眾多行業更新換代的理想產品。
產品特點
1、體積小，重量輕，壽命長，輸出功率大。
2、工作狀態可直觀顯示，當固態調壓器有輸出時，指示燈持續閃爍。

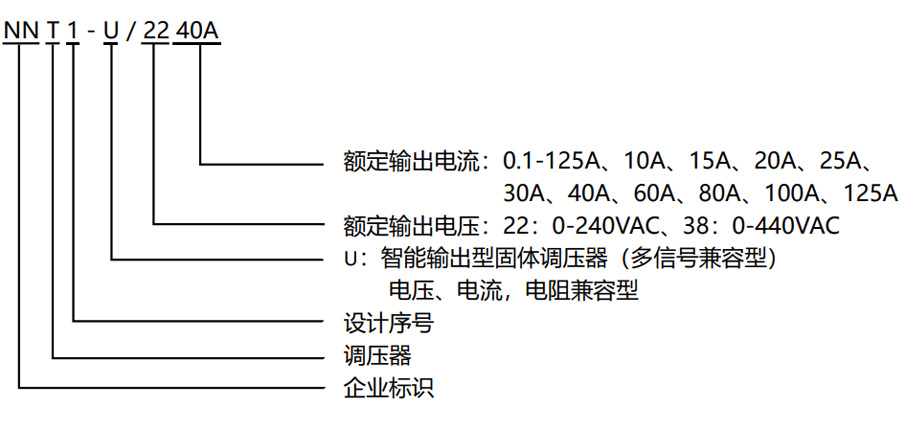

型號說明
產品技術參數
控
制
參
數
|
輸入電壓范圍
|
DC 0-5V、DC0-10V
|
|
輸入電流范圍
|
4-20mA
|
|
手動調節
|
10KΩ電位器阻值
|
|
輔助電源
|
12VDC
|
輸
出
參
數
|
額定工作電壓
|
22:0-240VAC、38:0-440VAC
|
|
標稱電流Arms
|
10-125A 可選
|
|
工作電流Arms
|
0.1-125A
|
|
電網頻率
|
50Hz
|
|
斷態峰值截止電壓Vp
|
≥1200Vpk
|
|
浪涌電流（電網一周）
|
800%
|
|
斷態漏電流
|
＜12mA
|
|
斷態電壓臨界上升率dv/dt
|
＞500Vμs
|
|
換向電壓臨界上升率(dv/dt)c
|
＞10Vμs
|
|
調節響應時間
|
≤10mS
|
|
關斷最大延時
|
≤10mS
|
其
他
參
數
|
介質耐壓
|
≥2000V
|
|
絕緣電阻
|
＞1000MΩ
|
|
冷卻方式
|
散熱器、強制風冷
|
|
外形尺寸
|
60×45×33mm
|
安裝尺寸
|
48mm
|
|
重量
|
10-40A≈100g、60-80A≈105g、100-125A≈150g
|
|
安裝形式
|
螺栓安裝
|
|
工作指示
|
LED
|
|
說明
|
負載5A 以上必須安裝散熱器，60℃以上必須加風扇強冷或者水冷
|

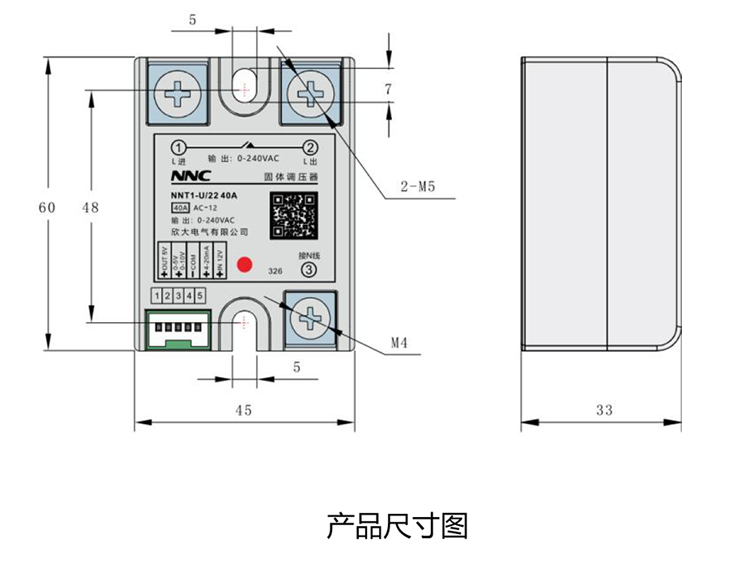

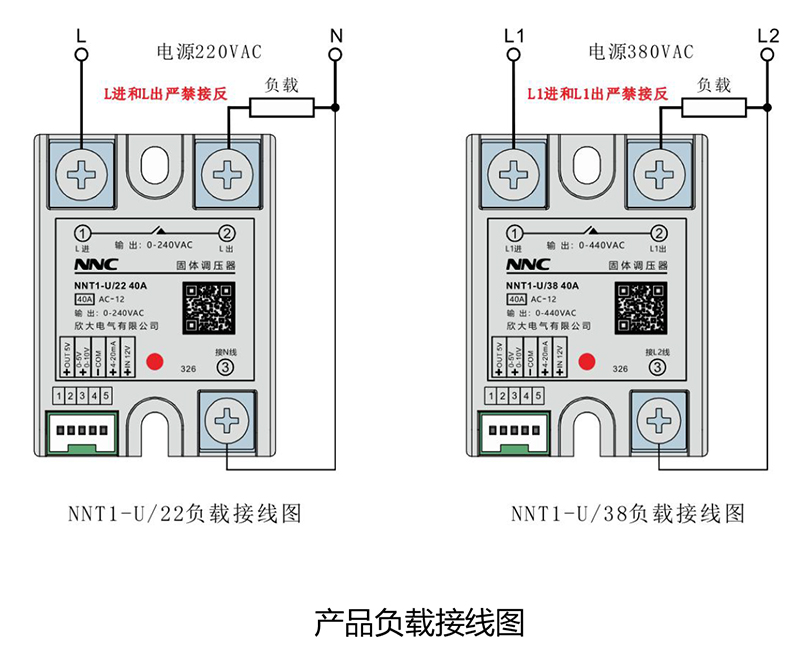

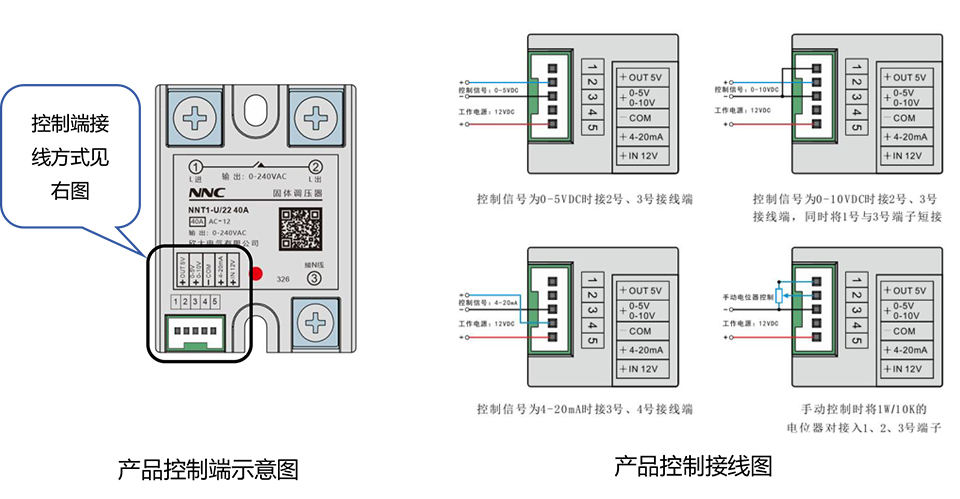

產品尺寸及接線方式
選型指南
① 產品輸出端內部有RC 吸收回路，會有≤10mA 漏電流，一般的微小型負載會有自導通或輸出電壓現象屬正常。特殊定制款產品請聯系工廠進行協商，確定好技術參數后再進行生產。
② 由于輸出端可控硅在導通時有5V 左右的壓降，導致產品發熱，需要加裝標準規格散熱器，同時在機柜集中安裝時要留有足夠的散熱空間。
③ 散熱器的選型可參考附表1
④ 產品標識的輸出電壓和電流為額定電壓和額定電流，在實際使用時要降額使用。不同負載降額系數不一樣，參考附表2，特別是感性負載還應在輸出端并聯壓敏電阻保護。
附表(biao)1：散熱(re)器選型指南(nan)
|
負載電流
|
散熱器型號
|
負載電流
|
散熱器型號
|
|
單相20A以下
|
NN-060
|
單相80A 以下
|
NN-063
|
|
單相40A以下
|
NN-061
|
單相100A 以下
|
NN-034
|
|
單相60A 以下
|
NN-062
|
單相120A 以下
|
NN-036
|
附表2：負載降額
|
負載類型
|
純電阻
|
電熱絲
|
白熾燈
|
變壓器
|
電磁鐵
|
單相電機
|
三相電機
|
電容投切
|
|
功率因素
|
1.0
|
0.7
|
0.5
|
0.4
|
0.5
|
0.2
|
0.3
|
浪涌
|
|
放大倍數
|
1.5 倍
|
2 倍
|
2.5 倍
|
4 倍
|
4 倍
|
7 倍
|
6 倍
|
10 倍
|
例1: 在負載類型為電熱絲（功率因素為0.7）的應用環境中，實際工作電流為10A，我們該選擇多少安培的產品呢？
根據附表2 的估算方法，可以得出：
10A（實際工作電流）x2（放大倍數）=20A
所以本例中需要選擇20A 的產品。
例2：在負載類型為單相電機（功率因數為0.2）的應用環境中，實際工作電流為10A，我們該選擇多少安培的產品呢？
根據附表2 的估算方法，可以得出：
10A（實際工作電流）x7（放大倍數）=70A
所以本例中需要選擇70A 的產品。
注意事項
輸入工(gong)作條件：
① 注意工作電壓的范圍和正負極。
② 為確保產品正常工作，環境溫度較低時應加大輸入電流，溫度較高時應降低輸入電流。
③ 請勿在輸入回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
④ 用集成電路直接驅動SSR 時應有足夠的帶載能力和盡可能低的"0"電平輸出。
輸(shu)出工作條件(jian)：
① 請勿在輸出回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
② 實際使用時負載電流請不要超出額定電流范圍，否則可能導致SSR 異常發熱或燒壞。
③ 為確保SSR 的可靠工作，必須正確使用SSR 的極限參數及采取必要的保護措施。
④ 峰值電壓選擇：電感負載：取線路電壓（有效值）的2-3 倍，純電阻負載：取線路電壓（有效值）的1-2 倍。
⑤ 壓敏電阻的選用：負載為感性負載時，請務必在產品輸出端并接一壓敏電阻，取值為負載電壓的1.8-2 倍。
安裝須知:
① 安裝時請務必在電源側加裝aR 型快速熔斷器，空氣開關等保護，以防止短路，造成產品永久性失效。選取熔斷器電流等級的原則為略大于負載電流。阻性負載和感性負載宜用aR 型快速熔斷器，電動機，電力補償電容器類負載宜用空氣開關保護。
② 為了避免產品的溫升超過允許值，設計應用時應充分考慮散熱效果和安裝位置，當兩只或多只產品并排安裝時應留有適當大的間距。
③ 工作電流5A 以下的產品盡量安裝在通風較好的散熱窗旁邊，或有冷卻風吹到的地方。
④ 工作電流5A 以上的產品必須安裝散熱器，產品與散熱器之間加上導熱硅脂才能良好散熱，散熱器表面溫度接近60℃時應強制風冷。
⑤ 輸入端M4 螺絲推薦緊固扭矩1.2-1.4Nm,輸出端M5 螺絲推薦緊固扭矩1.9-2.1Nm。
⑥ 警告！在進行安裝、維修等操作時，務必首先切斷電源才能進行安裝或檢修，以防止觸電危險。
⑦ 貯存條件：產品存放要求做到防潮、防濕、避免雨淋、跌落以及劇烈碰撞。應存放于通風、干燥、無腐蝕性氣體的環境中，對環境的濕度要求必須小于80%。
