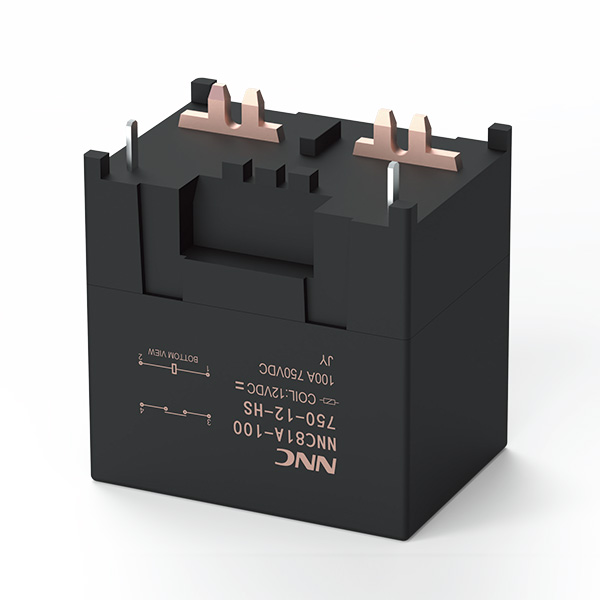

產品特點
環境保護類別:RT II
獨特的觸點設計，具有1000V的接通功能
獨特的接點結構，具有更高的耐浪涌性能和電流耐受能力
高低壓間耐壓4000V以上
環保產品(符合RoHS)

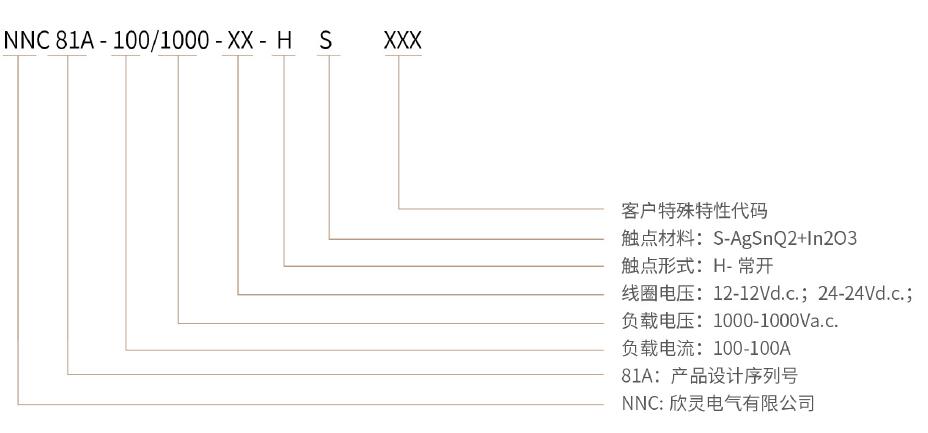

產品型號說明
主要技術參數
主觸點參數
|
結構
|
H
|
|
觸點材料
|
銀合金
|
|
接觸電阻
|
≤5mΩ(@20A)
|
|
額定負載
|
AC1000V 100A
|
|
切換電壽命
|
50A/1000V,500次
|
|
/
|
|
/
|
|
接通電壽命
|
50A/1000V,2000次
|
|
分斷電壽命
|
50A/1000V,1000次
|
|
短路電流
|
/
|
|
額定電流
|
100A
|
|
最小負載電流
|
12V/1A
|
|
機械耐久性
|
20萬次(0.5秒通0.5秒斷)
|
輔助觸點參數
|
結構
|
/
|
|
接觸電阻
|
/
|
|
額定負載
|
/
|
|
切換電壽命
|
/
|
線圈參數
|
額定電壓(Vd.c.)
|
12
|
24
|
/
|
|
動作電壓(Vd.c.)
|
≤9
|
≤18
|
/
|
|
工作電壓(Vd.c.)
|
9~ 14
|
18~28
|
/
|
釋放電壓(Vd.c.)
|
≥1
|
≥2
|
/
|
|
線圈電阻(2)(1+ 7%)
|
51
|
206
|
/
|
啟動電流(A)*
|
0.235
|
0.116
|
/
|
|
啟動時間(ms)
|
/
|
/
|
/
|
|
額定電流(A)
|
0.235
|
0.116
|
/
|
|
啟動功耗(W)*
|
2.8
|
2.8
|
/
|
|
穩態功耗(W)
|
2.8
|
2.8
|
/
|
注(zhu): ★” ： 表示(shi)為額(e)定電壓時
性能參數
|
絕緣電阻
|
線圈與觸點間
|
1000MΩ以上
|
|
同極觸點間
|
/
|
|
主輔觸點間
|
1000MΩ以上(shang)
|
耐壓
|
線圈與觸點間
|
AC4000V 1分鐘
|
|
同極觸點間
|
/
|
|
主輔觸點間
|
AC4000V 1分(fen)鐘(zhong)
|
|
耐沖擊電壓
|
線圈和接點間10kV(1.2×50μs)
|
|
動作時間
|
30ms以下
|
|
釋放時間
|
10ms以下
|
|
吸合回跳
|
5ms以(yi)下(xia)
|
|
振動
|
正弦振動
|
10 ~ 500Hz 雙振幅1.5mm，加速度49m/s2
|
|
沖擊
|
穩定性
|
196m/s2
|
|
強度
|
490m/s2
|
|
使用環境溫度
|
-40~ +85°C (不結冰、無凝露)
|
|
使用環境濕度
|
5 ~ 85%RH
|
|
重量
|
12V
|
約112g
|
|
24V
|
約112g
|
注:上述值均為(wei)常溫時(shi)的初始值,如(ru)有其它要(yao)求(qiu)可特殊訂貨
安全認證

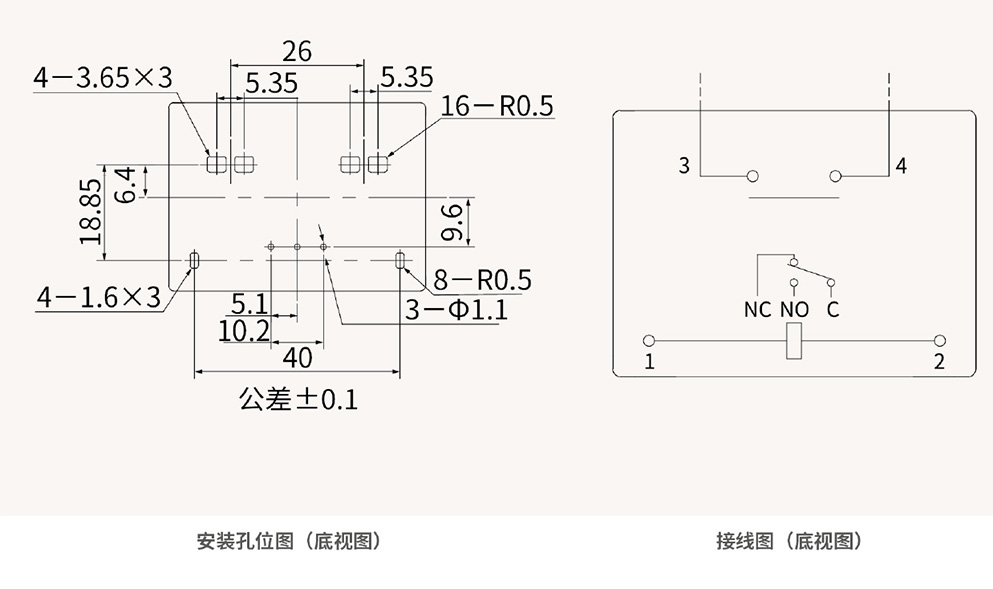

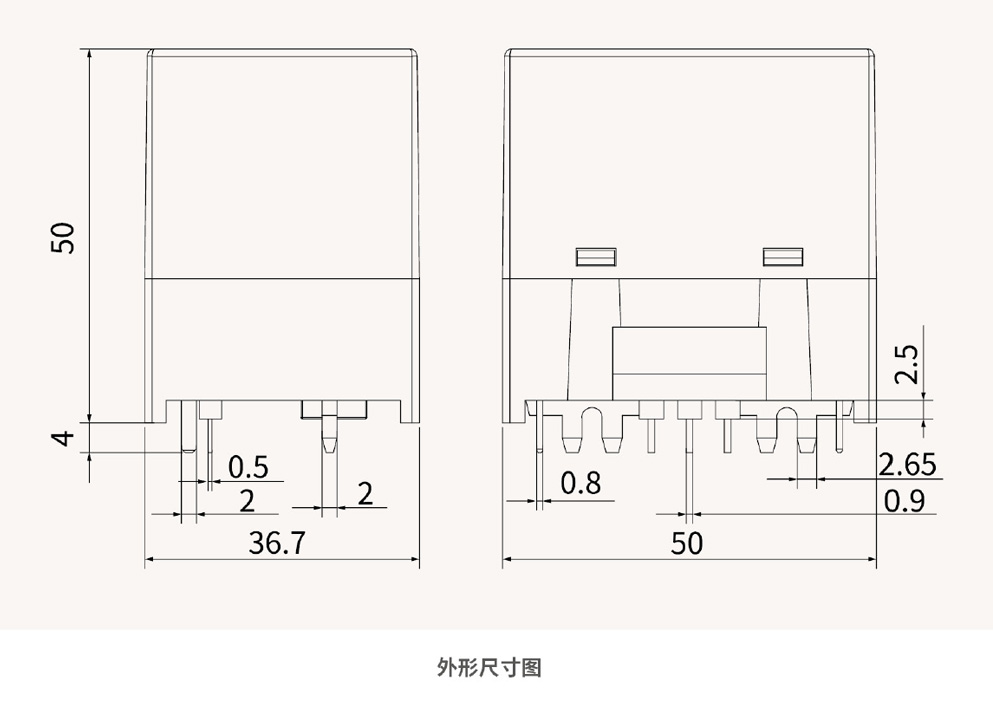

產品外形、安裝及接線圖
