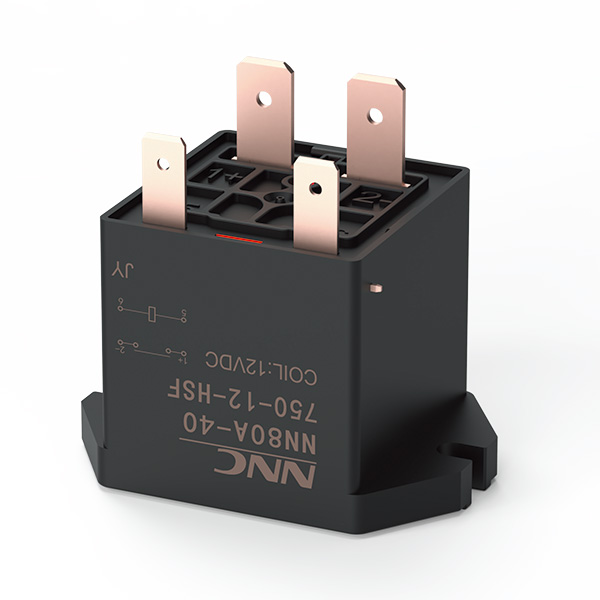

NN80A-40
-
- 產品概述
- 產品PDF說明
-
產品特點
獨特的磁滅弧設計，具有450V, 40A的切斷功能
獨特的接點結構，具有更高的耐浪涌性能和電流耐受能力
環保產品(符合RoHS)

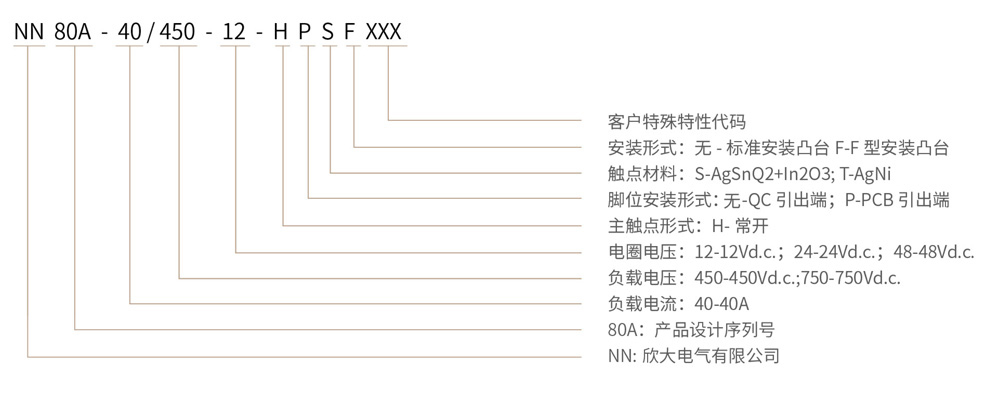

產品型號說明
主要技術參數
主觸點參數
結構 H 觸點材料 銀合金 接觸電阻 ≤5mΩ(@1A) 額定負載 / 切換電壽命 20A /750V,1000次 20A /450V,1000次 10A /450V,1萬次 接通電壽命 40A/750V 5萬(wan)次
分斷電壽命 / 短路電流 / 額定電流 20A 最小負載電流 6V/1A 機械耐久性 20萬次(0.5秒通0.5秒斷) 輔助觸點參數
結構 / 接觸電阻 / 額定負載 / 切換電壽命 / 線圈參數
注(zhu): ★” ： 表(biao)示為額(e)定(ding)電壓(ya)時(shi)額定電壓(Vd.c.) 12 24 48 動作電壓(Vd.c.) ≤9 ≤18 ≤36 工作電壓(Vd.c.) 9~ 14 18~28 36~56 釋放電壓(Vd.c.) ≥1 ≥2 ≥4 線圈電阻(2)(1+ 7%) 48 192 768 啟動電流(A)*
0.25 0.125 0.0625 啟動時間(ms) / / / 額定電流(A) 0.25 0.125 0.0625 啟動功耗(W)* 3 3 3 穩態功耗(W) 3 3 3 性能參數
注:上述值均為常溫時的初始值,如有(you)其它要(yao)求(qiu)可特(te)殊訂貨絕緣電阻 線圈與觸點間 1000MΩ以上 同極觸點間 / 主輔觸點間 1000MΩ以上 耐壓
線圈與觸點間 AC3000V,1分鐘 同極觸點間 AC2000V,1分鐘 主輔觸點間 / 耐沖擊電壓 線圈和觸點間10 kV(1.2 × 50μs) 動作時間 30ms以下 釋放時間 10ms以下 吸合回跳 5ms以下 振動 正弦振動 10 ~ 500Hz 雙振幅1.5mm，加速度49m/s2 沖擊 穩定性 196m/s2 強度 490m/s2 使用環境溫度 -40~ +85°C (不結冰、無凝露) 使用環境濕度 5 ~ 85%RH 重量 12V 約50g 24V 約50g 48V 約50g
安全認證
UL 1、負載1：20A/400V,6000次
2、阻(zu)性分斷：40A@750VDC,500次
CE / TUV 1、負載1：40A/210V,6000次(ci)
2、阻性分斷：60A@210VDC,50次(ci)
CCC 1、負載1: 20A/450V
2、負載2: 40A/200V產品外形、安裝及接線圖

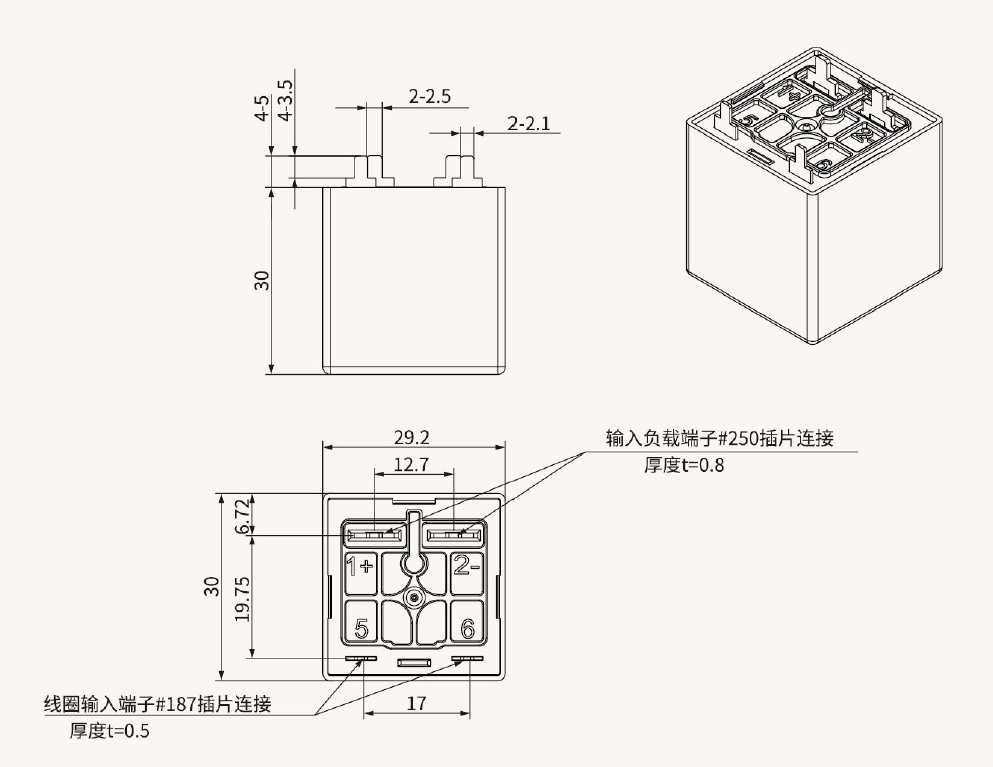

NN80A-H 外形尺寸圖

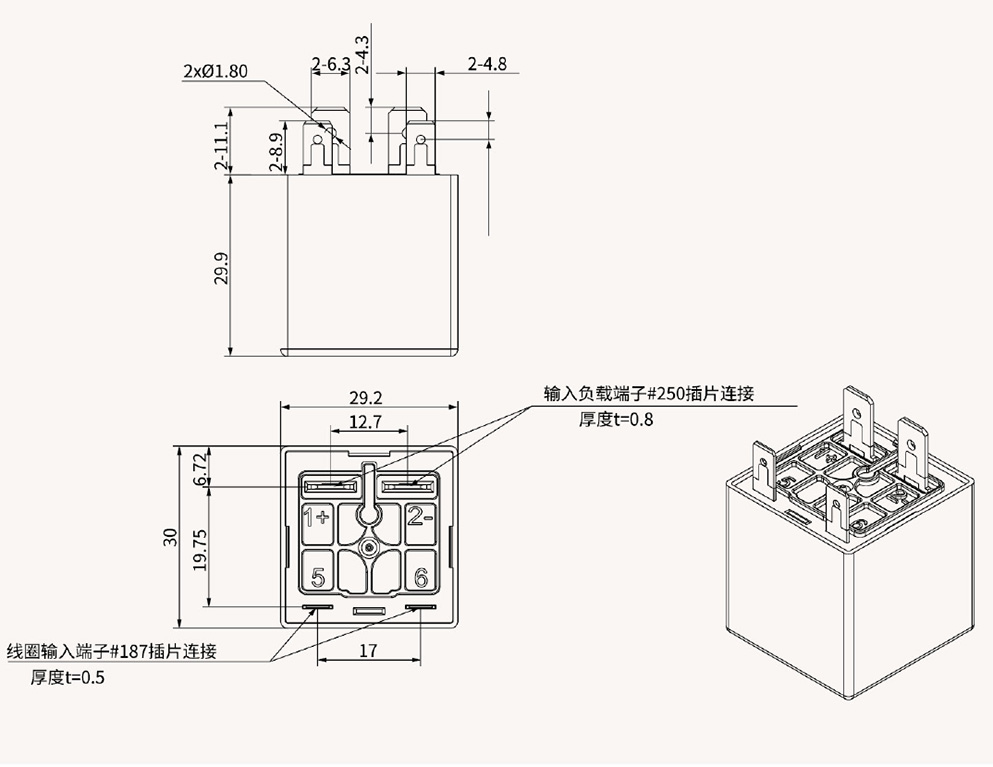

NN80A-H P外形尺寸圖

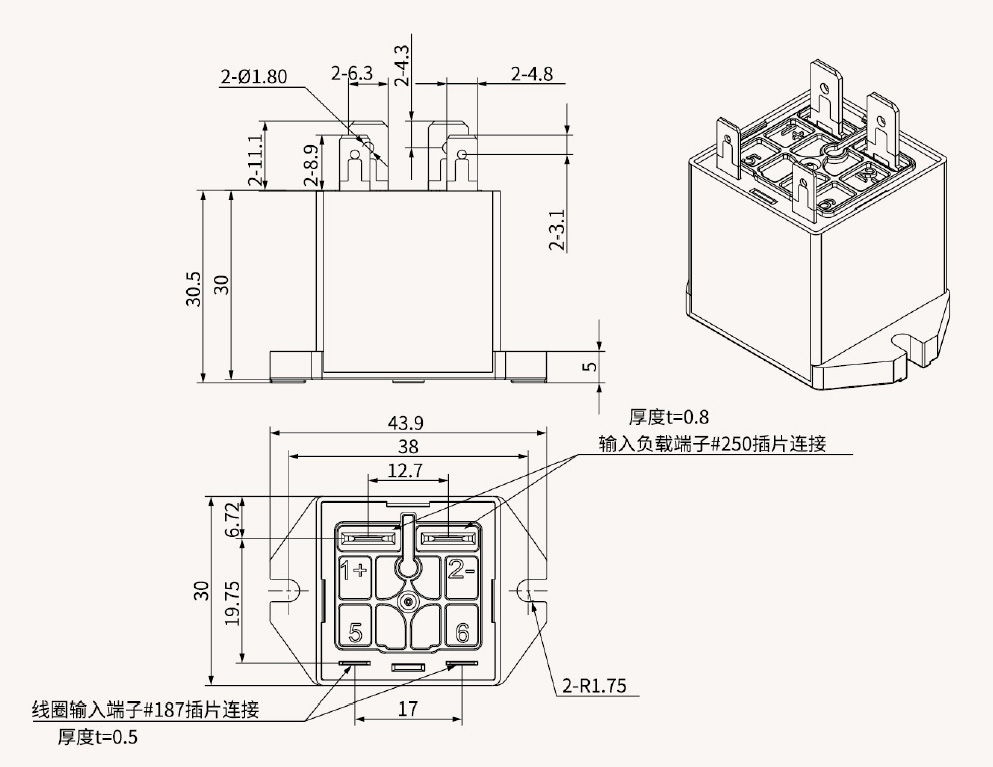

NN80A-H F外(wai)形尺寸(cun)圖
NN80A-H PF外形(xing)尺寸(cun)圖
