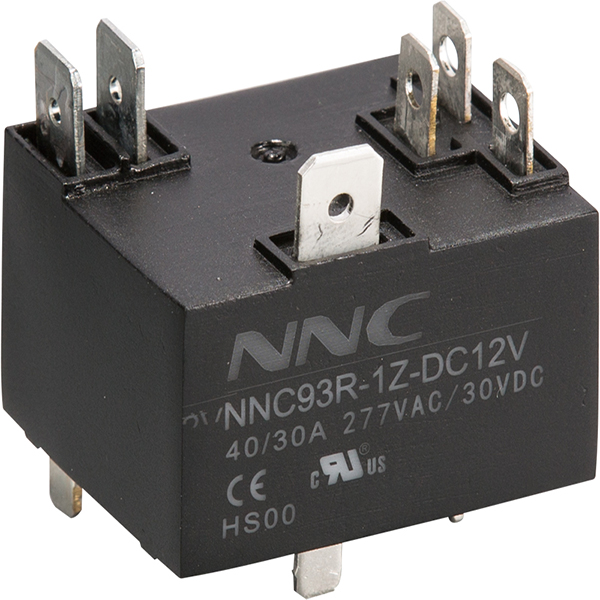

通用型繼電器
NNC93R

產品特點

● 80A負載切換能力
● 標準PCB 印制板引出腳
● 滿足ROHS要求

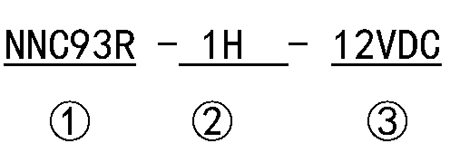

型號說明

① 產品型號：NNC93R
② 觸點形式：1H=1組常開型；
③ 線圈電壓：參考線圈參數表

線圈參數

線圈額定電壓 DC(V)	線圈電阻 ±10%(Ω)	動作電壓	釋放電壓	線圈容許施加的電壓范圍	標稱線圈功率（VA）
		額定電壓的百分比
5	16.7	≤75%	≥10%	90%～130%	1.5W
12	96
24	384
48	1536

觸點參數

觸點類型	1A(H)-常開
接觸電阻	50mΩ以下（在6VDC 1A條件下）
觸點材料	銀合金
觸點額定負載	80A 277VAC
最大切換電壓	277VAC
最大切換電流	80A
最大切換功率	22160VA
最小切換負載	5V 10mA
電氣耐久性	阻性負載, 1萬次以上
機械耐久性	1000萬以上

特性參數

動作時間（額定電壓下）		≤20ms
釋放時間（額定電壓下）		≤15ms
絕緣電阻		1000MΩ (500VDC)
介質耐壓(漏電流1mA )	線圈與觸點間	2500VAC（1分鐘）漏電流1mA.
	斷開觸點間	1500VAC（1分鐘）漏電流1mA.
	異極觸點間	無
振動特性	誤動作	振幅 1.5mm，10～55Hz
	振動耐久性	振幅 1.5mm，10～55Hz
沖擊特性	誤動作	最高加速度100m/s2持續時間11ms
	耐沖擊	最高加速度1000m/s2持續時間6ms
環境溫度		-45℃~85℃
相對濕度		45%~ 85% RH
端子結構		PCB焊接式端子
保護結構		防塵型
重量		約42g

外形尺寸、安裝孔與線路圖（單位：mm）

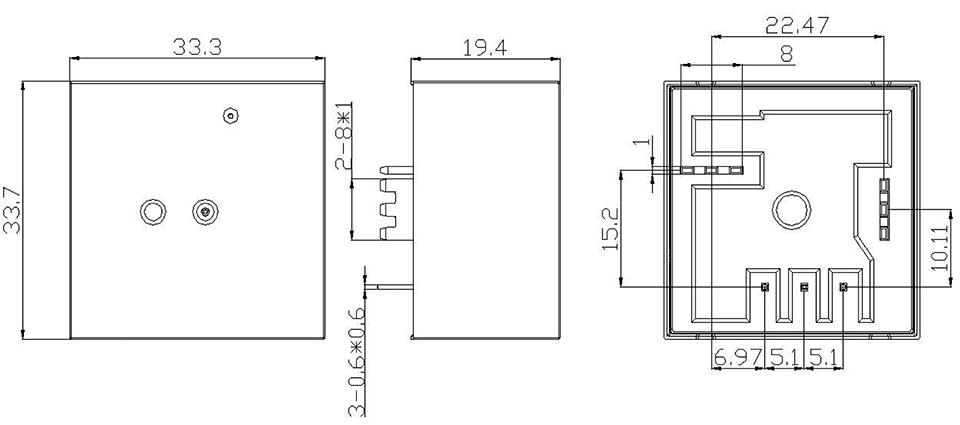

外形尺(chi)寸：

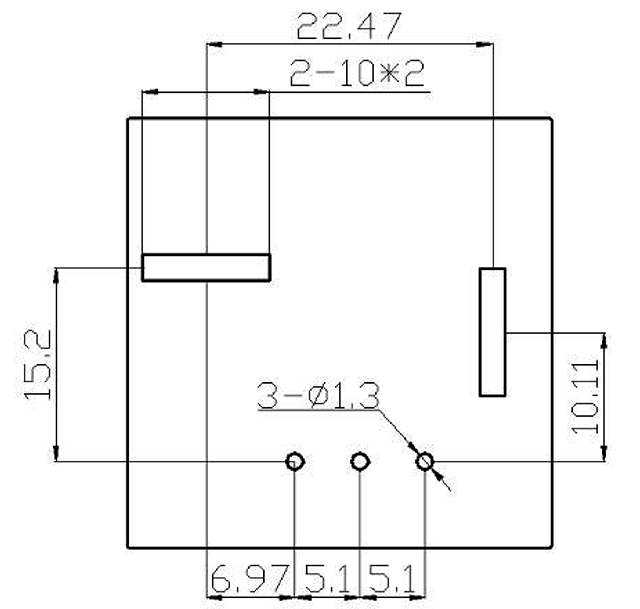

安裝孔尺(chi)寸（底視）：

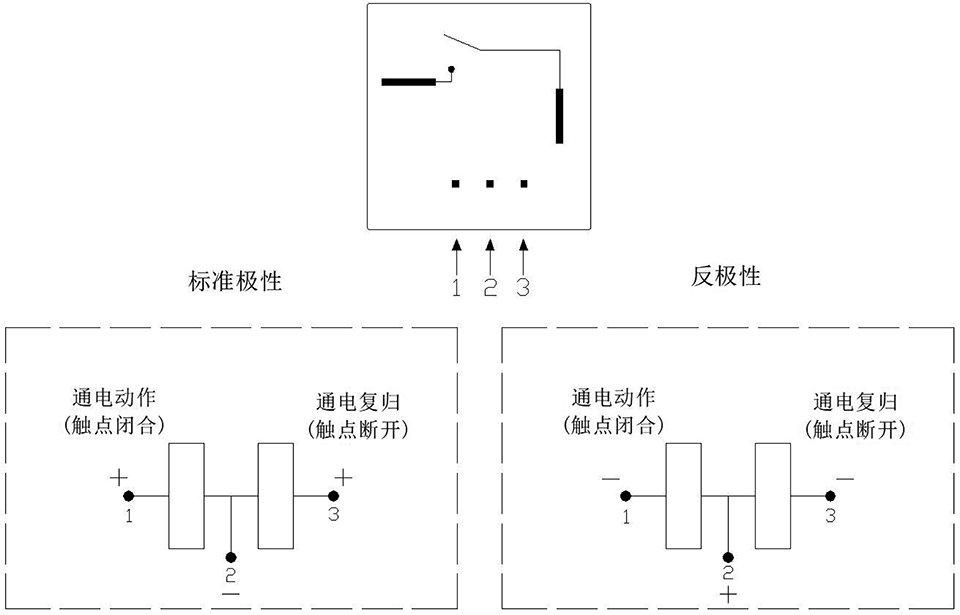

線(xian)路圖(tu)（底視）：
備注：
（1）產品部分外形尺寸未注尺寸公差，當外形尺寸≤1mm ，公差為±0.1 ；當外形尺寸在1-3mm之間時，公差為±0.2 ；當外形尺寸＞3mm ，公差為±0.3 .
（2）安裝孔尺寸中未注尺寸公差為±0.1.
